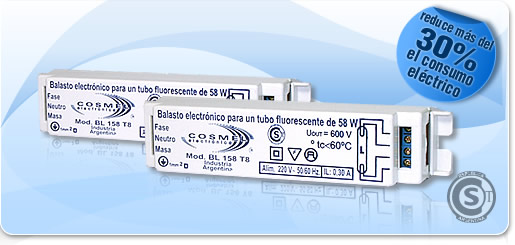

Balastos Electrónicos

Balastos electrónicos COSMEL

Balastos Electrónicos

COSMEL ha desarrollado una amplia gama de balastos electrónicos implementando lo último en tecnología electrónica. Nuestros balastos por ser independientes, pueden ser adquiridos en comercios como producto final y no únicamente como parte de una luminaria, característica fundamental que lo diferencia de un balasto “para incorporar”.
Nuestra línea de balastos ha obtenido el Certificado Iram de Conformidad Tipo Nº S-2165/003-1 como balasto independiente. Para que un balasto pueda denominarse independiente, y por lo tanto portar el símbolo que así lo representa , debe cumplir con la siguiente especificación:

que las borneras estén cubiertas para asegurar que no haya riesgo de shock eléctrico

COSMEL ha diseñado balastos electrónicos para tubos fluorescentes T5, T8 y T12 y para todo tipo de lámparas compactas de 4 pines. A su vez, fabricamos, según lo requiera la instalación, balastos electrónicos simples y múltiples (dobles, triples o cuádruples); como así también balastos electrónicos estancos encapsulados en resina epoxy lo que, además de brindar un óptimo funcionamiento, los hace aptos para ser instalados en ambientes peligrosos (estaciones de servicio, petroleras, plantas químicas, etc.) o en cartelería a la intemperie. Para instalaciones en donde la cantidad de luminarias es elevada, COSMEL ofrece una línea de uso profesional, en la cual los balastos electrónicos poseen filtro de RF y armónicas.

Modelos de balastos electrónicos COSMEL

Para tubos fluorescentes T8 y T12

Modelo Descripción
BL – 120T8 Balasto para un tubo de 15/ 20 W.
BL – 140T8 Balasto para un tubo de 30/ 40 W.
BL – 158T8 Balasto para un tubo de 58 W.
BL – 105T12 Balasto para un tubo de 105 W.
BL – 220T8 Balasto para dos tubos de 15/20 W. Conexión Paralelo
BL – 230T8 Balasto para dos tubos de 30 W Conexión Paralelo
BL – 236T8 Balasto para dos tubos de 36 W Conexión Paralelo
BL – 258T8 Balasto para dos tubos de 58 W Conexión Paralelo
BL – 320T8 Balasto para tres tubos de 15/20 W Conexión Paralelo
BL – 336T8 Balasto para tres tubos de 30/36 W Conexión Serie

Para tubos fluorescentes T8 y T12 con filtro de RF y Armnicas

Modelo Descripción
BL – 120FT8 Balasto para un tubo de 15/ 20 W.
BL – 136FT8 Balasto para un tubo de 30/ 40 W.
BL – 158FT8 Balasto para un tubo de 58 W.
BL – 105FT12 Balasto para un tubo de 105 W.
BL – 220FT8 Balasto para dos tubos de 20 W. Conexión Paralelo
BL – 230FT8 Balasto para dos tubos de 30 W Conexión Paralelo
BL – 236FT8 Balasto para dos tubos de 36 W Conexión Paralelo
BL – 258FT8 Balasto para dos tubos de 58 W Conexión Paralelo
BL – 320FT8 Balasto para tres tubos de 15/20 W Conexión Paralelo
BL – 336FT8 Balasto para tres tubos de 30/36 W Conexión Mixta

Para tubos fluorescentes T5 con filtro de RF y Armnicas

Modelo Descripción
BL – 114FT5 Balasto para un tubo de 14 W.
BL – 128FT5 Balasto para un tubo de 28 W.
BL – 139FT5 Balasto para un tubo de 39 W.
BL – 154FT5 Balasto para un tubo de 154 W.
BL – 180FT5 Balasto para cuatro tubos de 80 W T5
BL – 214FT5 Balasto para dos tubos de 14 W Conexión Paralelo
BL – 228FT5 Balasto para dos tubos de 28 W Conexión Paralelo
BL – 239FT5 Balasto para dos tubos de 39 W. Conexión Paralelo
BL – 254FT5 Balasto para dos tubos de 54 W Conexión Paralelo
BL – 314FT5 Balasto para tres tubos de 14 W T5 Conexión Mixta
BL – 414FT5 Balasto para cuatro tubos de 14 W T5 Conexión Mixta

Para lmparas Compactas de 4 pines con filtro de RF y Armnicas

Modelo Descripción
BL – 109FC Balasto para una lámpara compacta de 9 W
BL – 111FC Balasto para una lámpara compacta de 11W
BL – 113FC Balasto para una lámpara compacta de 13 W
BL – 118FC Balasto para una lámpara compacta de 18 W
BL – 124FC Balasto para una lámpara compacta de 24 W
BL – 126FC Balasto para una lámpara compacta de 26 W
BL – 136FC Balasto para una lámpara compacta de 36 W
BL – 142FC Balasto para una lámpara compacta de 42 W
BL – 155FC Balasto para una lámpara compacta de 55 W
BL – 209FC Balasto para dos lámparas compactas de 9 W
BL – 211FC Balasto para dos lámparas compactas de 11 W Conexión Paralelo
BL – 213FC Balasto para dos lámparas compactas 13 W Conexión Paralelo
BL – 218FC Balasto para dos lámparas compactas 18 W Conexión Paralelo
BL – 224FC Balasto para dos lámparas compactas 24 W Conexión Paralelo
BL – 226FC Balasto para dos lámparas compactas de 26 W Conexión Paralelo
BL – 236FC Balasto para dos lámparas compactas de 36 W Conexión Paralelo
BL – 242FC Balasto para dos lámparas compactas de 42 W Conexión Paralelo
BL - 255 FC Balasto para dos lámparas compactas de 55 W Conexión Paralelo
BL – 326FC Balasto para tres lámparas compactas 26 W Conexión Mixta
BL – 336FC Balasto para tres lámparas compactas de 36 W Conexión Mixta

Para tubos fluorescentes T8 y T12 alim. Vcc eficiencia lumnica 100%

Modelo Descripción
IE – 120 / X Balasto para un tubo de 15\ 20 W. Alimentación 12/24/48/110 VCC .
IE – 140 / X Balasto para un tubo de 30\ 40 W. Alimentación 12/2448/110 vcc
IE – 158 / X Balasto para un tubo de 58 W. Alimentación 12/24/48/110 vcc
IE – 105 / X Balasto para un tubo de 105 W. Alimentación 24/48/110 vcc

Ventajas de un balasto electrónico en comparación con uno bobinado

Prolonga la vida útil del tubo fluorescente
Reduce el consumo elctrico en ms de un 30%
Enciende el tubo fluorescente en forma instantnea
Posee menor peso y volumen
No produce efecto estroboscpico
No produce sonido audible para el odo humano
Reemplazan al conjunto balasto bobinado-arrancador, con el consiguiente ahorro en tiempos de instalacin.

Características de los balastos electrónicos COSMEL

Además de contar con las ventajas mencionadas anteriormente, nuestra línea de balastos cuenta con las siguientes descripciones técnicas:

Está fabricado de acuerdo a normas de seguridad y funcionamiento IEC 61347-2-3
Diseño exterior acorde a normas de seguridad vigentes (res. 92/98) las cuales exigen borneras cubiertas.
Grado 2 de aislación, caractersítica representada mediante el smbolo
Apto para ser montado sobre superficies inflamables, requisito indicado en el balasto mediante el smbolo
Funciona óptimamente tanto con baja como con alta tensión de línea (operan con tensiones de línea entre 160V y 260V).
No necesita capacitor de corrección de factor de potencia ya que el mismo es superior a 0.95
De fácil instalación, aptos para ser interconectados con equipos de emergencia
No produce interferencia con otros equipos electrónicos tales como radios, T.V. o computadoras
THD. Distorsión armónica total inferior al 20% en balastos con filtro
Temperatura máxima interna de operación: 60C
Los modelos con filtro de línea incorporado poseen un doble filtro, uno de radiofrecuencia para evitar interferencias en equipos de audio y computadoras; y otro que es un filtro especialmente diseñado para eliminar las armónicas impares (las pares no existen porque se anulan entre sí), con lo cual logramos reducir la tercera y quinta armónica, de modo tal que, prácticamente, no haya incidencia de las mismas. Esto último es indispensable cuando se va a colocar una gran cantidad de balastos electrónicos en una instalación trifásica, ya que de no utilizarse balastos con filtro, tendramos corrientes de neutro muy elevadas.

Ejemplo: si instalásemos 3 balastos electrónicos de 105W. sin filtro, uno en cada fase, obtendramos una corriente de neutro de 1,4 A aproximadamente, mientras que si utilizáramos 3 balastos electrónicos de 105W. con filtro la corriente de neutro se reducira a 0,2A aproximadamente. Es decir que, sin la utilizacin de balastos electrónicos con filtro en una instalación que requiere de gran cantidad de tubos, la corriente de neutro resulta muy elevada.
Dentro de la gama de balastos electrónicos dobles COSMEL fabrica los de conexión en paralelo. Este tipo de balasto cuenta con la caracterstica de que ambos tubos funcionan independientemente el uno del otro, lo que no ocurre en los balastos de conexión en serie. Esta ventaja hace que ante la falla de uno de los tubos, sólo deje de funcionar el tubo dañado, no produciéndose as el apagado total (como ocurrira con la conexión en serie).

Dimensión de los balastos electrónicos COSMEL

Balasto
Largo contemplando las orejas de montaje

Largo sin comtemplar las orejas de montaje

Ancho
Alto
Balastos simples sin
filtro hasta 58 W
150 mm.
133 mm.
30 mm
32 mm
Balastos simples con
filtro hasta 80 W
210 mm.
190 mm.
31 mm
31 mm

Balasto 1x105T12 sin filtro y balastos dobles sin filtro

191 mm.
153 mm.
45 mm
38 mm
Balasto 1x105T12 con filtro,
balastos dobles, triples y cuádruples con filtro y
balastos de corriente continua
225 mm.
190 mm.
45 mm
30 mm

Dif. entre un balasto elect. BL 236FT8 y 2 balastos inductivos de 40


COSMEL
CONVENCIONAL
Tensión mínima de servicio 160V. 180V.
Corriente de alimentación 0.35A 0.90A
Cos Phi 0.97 0.56
Iluminación a 1 mt. de distancia 1100 LUX 950 LUX
Necesidad de arrancador NO SI
Necesidad de capacitor para corrección
de factor de potencia
NO SI
Efecto estroboscópico NO SI

Corriente de línea y Pesos Comparativos

Modelo IL
Peso
Comparativo
  Balasto electrónico Balasto bobinado
BL – 120FT8 0,10A 150 gr . 640 gr.
BL – 136FT8 0,17A 150 gr . 640 gr.
BL – 158FT8 0,20A 150 gr . 640 gr.
BL – 105T12 0,60A 165 gr. 3200 gr.
BL – 236FT8 0,35A 200 gr. ---
BL – 258FT8 0,42A 200 gr. ---
BL – 336FT8 0,60A 210 gr. ---
