Instrumental |
 |
HDS3102M-N | Osciloscopio digital portátil OWON 100MHZ
2 canal,
pantalla TFT LCD color e interface
USB para PC + MULTIMETRO
 |
 |
 |
CARACTERISTICAS GENERALES
El modelo HDS3102M-N es un instrumento fiable y práctico. Incluye un osciloscopio de dos canales de 100MHz de ancho de banda, memoria de 6k por canal y una frecuencia de muestreo en tiempo real de 500MS/s. Además dispone de pantalla color LCD de 3.8". También incorpora un multímetro digital (DMM) de 3-3/4 dígitos. Sus entradas son flotantes e independientemente aisladas entre el osciloscopio y el DMM. Con conexión USB para descargar las señales a la PC.
COMPACTO Y RESISTENTE - Su compacto diseño con tan sólo 690g permite a los ingenieros transportarlo cómodamente disponiendo de una potente herramienta de campo. Su cubierta protectora se ha aislado y diseñado especialmente para garantizar la resistencia y fiabilidad en cualquier medio.
PANTALLA COLOR - Su pantalla LCD a color dispone de una resolución de 320x240, ayudando en gran manera a visualizar la señal fácilmente, especialmente cuando se muestran muchos datos o formas de onda.
AUTOCALIBRACIÓN - Incluye un sistema de autocalibración interna que permite obtener la mayor precisión del equipo.
CONEXIÓN A PC - Permite conectarse fácilmente a la PC a través del puerto USB posibilitando transferir una medición o visualizar en modo online el osciloscopio.
BATERIA - Su batería de Li-ion permite trabajar hasta 6 horas sin conexión, permitiendo hacer medidas de campo con facilidad.
MULTIMETRO - El multímetro de verdadero valor eficaz (RMS) dispone de los modos de medida de Tensión, Corriente, Resistencia, Capacidad, Diodo y Continuidad.
COMPACTO Y RESISTENTE - Su compacto diseño con tan sólo 690g permite a los ingenieros transportarlo cómodamente disponiendo de una potente herramienta de campo. Su cubierta protectora se ha aislado y diseñado especialmente para garantizar la resistencia y fiabilidad en cualquier medio.
PANTALLA COLOR - Su pantalla LCD a color dispone de una resolución de 320x240, ayudando en gran manera a visualizar la señal fácilmente, especialmente cuando se muestran muchos datos o formas de onda.
AUTOCALIBRACIÓN - Incluye un sistema de autocalibración interna que permite obtener la mayor precisión del equipo.
CONEXIÓN A PC - Permite conectarse fácilmente a la PC a través del puerto USB posibilitando transferir una medición o visualizar en modo online el osciloscopio.
BATERIA - Su batería de Li-ion permite trabajar hasta 6 horas sin conexión, permitiendo hacer medidas de campo con facilidad.
MULTIMETRO - El multímetro de verdadero valor eficaz (RMS) dispone de los modos de medida de Tensión, Corriente, Resistencia, Capacidad, Diodo y Continuidad.
 |
Interfaz con PC: USB |
|
Alimentación: 100 ~ 240 Vac RMS, 50Hz, CAT II |
|
Tamaño de la pantalla: 3.8 pulgadas, COLOR STN LCD |
|
Resolución de la pantalla: 320 x 240 píxels |
|
Tamaño del osciloscopio: 180mm x 113mm x 40mm |
|
Peso del osciloscopio: 690 g. |
|
Batería de Ion de lítio: 7,4 V 3500 mA, 6 Hs |
ESPECIFICACIONES TECNICAS
|
Canales: 2 |
|
Ancho de banda: 100MHz |
|
Frecuencia de muestreo: 500M muestras / s por canal |
|
Modos de adquisición: muestras, detección de pico, promedio |
|
Acoplamiento: CC, CA |
|
Impedancia de entrada: 1MΩ±2%, en paralelo con 20pF±3pF |
|
Coeficiente de atenuación de puntas: 1X, 10X, 100X, 1000X |
|
Máxima tensión de entrada: 400V (PK-PK) CAT II |
|
Longitud de registro: 6000 puntos por canal |
|
Rango de la base de tiempo: 5ns/div ~ 5s/div |
|
Precisión de la frecuencia de muestreo: 100ppm |
|
Tiempo de subida: ≤17.5ns |
|
Resolución vertical: 8 bits |
|
Sensitividad Vertical: 5mV/div - 5V/div |
|
Rango de desplazamiento: ± 10div (5mV - 5V) |
|
Precisión: ± 5% |
|
Tipos de Trigger: Normal, Video |
|
Fuente de Trigger: CH1, CH2, EXT y EXT/5 |
|
Modos de Trigger: Automático, Normal, Único |
|
Medidas por cursores: ΔΤ, ΔV |
|
Medidas automáticas: Vpp, Promedio, Vrms, Frecuencia y Periodo |
|
FUNCIÓN FFT |
|
FUNCIÓN AUTOESCALA |
|
ALMACENAMIENTO EN PEN DRIVE |
Características Técnicas del Multímetro
|
True RMS: Tensión, Amperios, Ohmios, Capacidad, Diodos y Continuidad |
|
Lectura de escala completa: dígitos (max.4000-cuentas) |
|
Impedancia de entrada: 10 MΩ |
|
Máxima tensión de entrada: AC:400V, DC:400V |
|
Máxima corriente de entrada: AC: 20A, DC: 20A |
PERFORMANCE
2 instrumentos en 1, Multímetro y osciloscopio
La línea HDS de Owon combina las funciones de un osciloscopio digital y las de un multímetro
Alto grado de precisión del multímetro
Las funciones del multímetro OWON de la serie de osciloscopios HDS poseen funciones para medición de tensión, corriente, resistencia, capacidad, diodo, on-off, etc, con una excelente y garantizada resolución y precisión. Además, los usuarios pueden elegir la función de medición tanto automática como manual según así lo requieran.
Trigger de Video
La serie owon HDS-N es equipada con un video estándar NTSC,PAL y SECSAM para mejorar la eficiencia de trabajo.
Observación de una señal instantánea
El modo de Trigger único permite la visualización de un pulso en la señal, quedando esta misma capturada en la pantalla.
Modo Adquisición por Promedio
Esta función reduce el ruido en la señal haciendo más fácil su análisis de acuerdo a como lo muestran los siguientes gráficos:
La línea HDS de Owon combina las funciones de un osciloscopio digital y las de un multímetro
Alto grado de precisión del multímetro
Las funciones del multímetro OWON de la serie de osciloscopios HDS poseen funciones para medición de tensión, corriente, resistencia, capacidad, diodo, on-off, etc, con una excelente y garantizada resolución y precisión. Además, los usuarios pueden elegir la función de medición tanto automática como manual según así lo requieran.
Trigger de Video
La serie owon HDS-N es equipada con un video estándar NTSC,PAL y SECSAM para mejorar la eficiencia de trabajo.
Observación de una señal instantánea
El modo de Trigger único permite la visualización de un pulso en la señal, quedando esta misma capturada en la pantalla.
Modo Adquisición por Promedio
Esta función reduce el ruido en la señal haciendo más fácil su análisis de acuerdo a como lo muestran los siguientes gráficos:

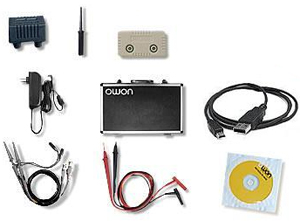

ACCESORIOS
|
 |
||||||||||||||||||||||||||||||
