FUNCIONES AVANZADAS PARA LINEA MSO

Los productos electrónicos se han vuelto más complicados así como el número de circuitos digitales y las aplicaciones USB han aumentado. Como resultado, la vanguardia de la tecnología de la medición se ha vuelto vaga y ahora es difícil elegir un instrumento de evaluación adecuado. Las señales de prueba mezclan a menudo las señales analógicas y digitales, y a los ingenieros les gustaría tener un instrumento capaz de testear señales analógicas y digitales.
Nuestra serie MSO se puso en marcha para satisfacer esas demandas. Los osciloscopios de la serie MSO Mixed Esta serie MSO combina un osciloscopio digital con memoria y un analizador lógico con potentes funciones y un rendimiento notable. Nuestra serie MSO permite el análisis un profundo análisis de ambas señales, tanto analógicas como digitales con un único instrumento de alta eficiencia efectiva y con un costo más económico.

VENTAJAS OSCILOSCOPIO DIGITAL:

Autoescala

Hasta 100Mhz de banda, hasta 1GS/s de velocidad en el muestreo (en tiempo real)

Canal dual

Max. Almacenamiento: 2M puntos por canal

Trigger sensitivity ajustable

Funciones de Trigger avanzadas: Trigger Edge, Trigger vídeo, Trigger Alternado, Trigger main suplí

VENTAJAS ANALIZADOR LÓGICO:

20S / s ~ 400ms / s de velocidad de muestreo (paso 1-2-5)

16 canales de entrada opcionales

Max. 4M longitud de registro para cada canal

Umbral de ajuste de nivel (0 ~ 4V)

4 Bus configuración

Función de Trigger Random

Función de filtro digital

Método flexible  de búsqueda de datos

Función avanzada de Trigger Various

Soporte para USB de transmisión de datos y U-almacenamiento.

2 INSTRUMENTOS EN 1, PRUEBA Y MEDICIÓN

Los osciloscopios de almacenamiento digital son familiares para la mayoría de los ingenieros como una herramienta eficaz para el análisis de circuitos analógicos. El osciloscopio Owon de señales mixtas (MSO) es diferente de otros instrumentos de prueba, porque los clientes pueden obtener los beneficios de un osciloscopio muy capaz y un analizador lógico en un único instrumento portátil de señal de prueba.

Mediante la integración de tecnologías de medidas analógicas y digitales, los usuarios pueden ver, poner en marcha y analizar dos tipos de señales en un solo instrumento.

Poderosas funciones de prueba y medición:

El modelo  OWON MSO  tiene funciones de prueba y  análisis de gran alcance que incluyendo funciones como Multi-trigger, Bus setting, nivel valor de umbral ajusteble, buscador de datos, filtros digitales, configuraciones de Save and recall trigger, mediciones de Auto Bus, cursor de medición, configuración pre-trigger, configuración del código , dispositivo de almacenamiento USB, y más. La serie OWON MSO tiene funciones que han siodo específicamente diseñadas para tipos TTL y CMOS. Esto le permite analizar los circuitos digitales más comunes de manera rápida y sencilla, ahorrando, de esta manera, tiempo de investigación y desarrollo.

Captura y anlisis de la seal Glitches

La secuencia de tiempo de forma de onda generada en un circuito digital es comúnmente afectada por problemas técnicos. Un  analizador lógico  no puede medir la forma de un Glitch, sólo analizará los niveles altos y bajos. Así, un ingeniero necesitará además, un osciloscopio para usar en conjunto con el analizador lógico para poder identificar un Glitch con exactitud y removerlo




Funciones complementarias para mejorar la precisin de la medicin
Las formas de onda de un analizador lógico se obtienen mediante la comparación entre una señal de prueba y el nivel de umbral. Un nivel de umbral incorrecto podría confundirde la secuencia de prueba completa. El MSO OWON puede ayudar al usuario a comprender la información de la secuencia de tiempo precisamente para que el umbral de nivel se puede ajustar correctamente.



Controles Intuitivos El panel de control del MSO tienen el mismo diseño de siempre de los productos OWON, el cual ya es familiar a muchos usuarios, permitiendo de esta manera a nuestros clientes ahorrar tiempo y aprender de manera intuitiva las funciones de este nuevo producto. Herramienta de Educacin generalizada

Gracias a nuestros precios competitivos para los MSO es que pueden ser utilizados en las escuelas y en instituciones de educación electrónica incluyendo aquellas de análisis de circuitos digitales.  Esta característica se corresponde con jnuestra línea de osciloscopios de bajo costo.

Mltiples usos del Analizador Lgico

1. Prueba de múltiples señales simultáneamente
2. Prueba  señales digitales al igual que como lo hace con el hardware
3. Permite usar Trigger   en modelos de altas y bajas en varios cables al mismo tiempo, y examinar los resultados simulatáneamente.
4. Rastrea la ejecución de un programa en el sistema de tiempo.
Aplicaciones

1. Circuitos electrónicos, de comunicación, optoelectrónica, etc
2. Diseño I + D y la depuración de circuitos digitales.
3. Educación y formación en el ámbito de los circuitos digitales y señales.

Tecnología del muestreo digital en tiempo real

Con la avanzada tecnología del muestreo digital, los usuarios pueden detectar y depurar las señales de dos canales simultáneamente. El muestreo en tiempo real permite la captura de señales irrepetible, como problemas técnicos, detalles de los bordes complejos, o de otros componentes de la señal de alta frecuencia. Esto permite a los ingenieros identificar y controlar variedad de cambios en la señal oscura.



Alta precisión en tecnología de muestreo

La serie MSO utiliza la tecnología de muestreo de alta precisión al mismo tiempo que recoge 16 señales de prueba. El usuario posee el control de la visualización gráfica de cada una señal para que un ingeniero puede fácilmente analizar las señales de interés.

Excelentes Funciones de Trigger:

Las funciones de trigger  permiten al usuario detectar secuencias de tiempo fiables y precisas por medio de muchos métodos. Al ser una herramienta de análisis lógico, el desempeño de las funciones de trigger decide la viabilidad del instrumento.  La serie MSO incorporó muchas funciones de trigeer  incluyendo Edge trigeer,  Bus trigeer, Pattern trigger, Sequential queue trigger,Distributed queue trigger,y Data width trigger.

Configuración flexible de la posición de trigger

Un acontecimiento inesperado o error en un circuito digital a menudo ocurre en un momento determinado, y el análisis debe basarse en cambios de la señal anteriores y posteriores a ese momento. Dado que, los puntos de activación de los MSO son ajustables, un ingeniero es capaz de observar la secuencia de tiempo antes y después del evento del disparo y así analizar los datos específicos de la cola de forma oportuna y eficaz.

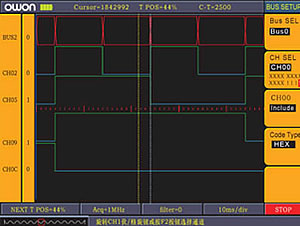

Funciones de Bus ayudan a analizar secuencias temporales con rapidez y eficacia Para analizar las secuencias de tiempo lógico, las señales son generalmente recogidas de varios canales cuyos resultados, en tanta información, son mostrados en la pantalla.
De esta manera, los datos se vuelven muy complicados para el análisis.
Por ejemplo, una dirección de bus o bus de datos se compone de información de varios dígitos, y la elección de algunos de los canales como un bus independiente reduce significativamente el número de canales visibles simultáneamente.
La serie OWON MSO permite al usuario 4 grupos de bus para organizar los 16 canales de entrada lógica.



Seteado de umbral

La señal de umbral estándar para altos y bajos niveles de una señal digital puede determinar la
precisión de una medición total. Nuestra serie MSO ofrece la configuración del umbral de 0 a 4V e incluye variados valores de umbral independientes de manera de poder cumplir con las condiciones particulares de cada ensayo.

Búsqueda rápida de datos

La posición de trigger y el análisis de un cierto patrón son las claves para la depuración de circuitos lógicos, y bloquear la posición de trigger rápido o la buscar  los patrones esperados de bus son los cimientos para mejorar la eficiencia de depuración. Nuestra serie MSO suministra de modos de búsqueda tales como la posición de trigger, patrón de bus, y la configuración de estado para localizar las secuencias temporales de forma rápida y exactamente.

Filtro digital

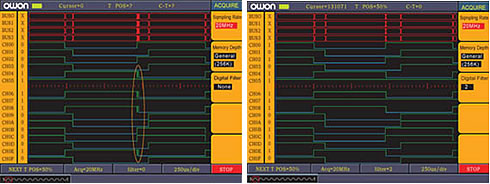

El random (azar) de ruido o falla en el circuito digital puede efectuar el análisis de la forma de onda total,l o cambiar el resultado de la secuencia de tiempo. Nuestra función de filtro digital es capaz de inhibir el efecto de rebabas (burrs) cuando el cambio de señales en el bus, y hace una forma de onda clara para poder ser analizada.

Seteado de almacenamiento

Para un circuito complicado, es esencial establecer diferentes triggerss para analizar una secuencia de tiempo, y el  mismo seteado de trigger en general debe ser usado repetidamente.
Si se resetea la funcion de trigger, mucho tiempo y energía se perderá. Todo esto no es un problema para nuestra serie MSO, ya que puede guardar el seteado del triggery un trigger que es usado repetidamente será recordado y estrá disponible para ser guardado.
