Instrumental |
| Interfaz con PC: USB | |
| Alimentación: 100 ~ 240 Vac RMS, 50Hz, CAT II | |
| Tamaño de la pantalla: 8 pulgadas, COLOR TFT LCD | |
| Resolución de la pantalla: 640x480 píxels | |
| Tamaño del osciloscopio: 370mm × 180mm × 120mm | |
| Peso del osciloscopio: 2,2 kg. | |
| Canales: 2 CH + Trigger Externo | |
| Ancho de banda: 200MHz | |
| Frecuencia de muestreo: 2 GS/s (1 GS/s por canal) | |
| Pantalla: 8 pulgadas, COLOR TFT LCD | |
| Modos de sampleo: sampleo normal, detección de pico, promedio | |
| Longitud de registro: 2M puntos por canal | |
Rango de muestreo: 10S/s - 500MS/s |
|
| Rango de la base de tiempo (s/div): 2ns/div - 100s/div | |
| Sensitividad Vertical: 2mV/div - 10V/div (at BNC input) | |
| Precisión de ganancia DC: ± 3% | |
| Tiempo de subida: ≤ 1.7ns | |
| Máxima tensión de entrada:
400V(DC+AC PK-PK, 1MΩ impedancia de entrada,atenuación de la punta de prueba 10:1) |
|
| Impedancia de entrada: 1MΩ±2%, en paralelo con 20pF±3pF | |
Acoplamiento: CC, CA, TIERRA |
|
| Resolución vertical (A/D): 8 bits (2 CH en simultaneo) | |
| Precisión de la frecuencia de muestreo: ±100ppm | |
| Presición del intervalo de tiempo: Modo único: (1 intervalo + 100 ppm x lectura + 0,6 ns). Modo promedio>16: ±(1 intervalo + 100 ppm x lectura + 0,4 ns) |
|
| Bancos de grabación: 4 bancos de grabación de formas de onda4 bancos de grabación de formas de onda | |
| Medidas por cursores: ΔT, ΔV | |
| Linea/campo de frecuencias (Video): Soporta PAL, SECAM, NTSC | |
| Modos de adquisición: muestras, detección de pico, promedio | |
| Interpolación: (sin x)/x | |
| Desplazamiento: ±50V(500mV-5V), ±2V(5mV-200mV) | |
Tipos de Trigger: Normal, Video, Alternado, pulso, pendiente. |
|
| Fuente de Trigger: CH1, CH2, EXT y EXT/5 | |
| Modos de Trigger: Automático, Normal, Único | |
| Nivel de Trigger: ±6 divisiones desde el centro de la pantalla | |
| Medidas automáticas: Vpp, Promedio, Vrms, Frecuencia,Periodo, Vavg, RMS, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B |
|
| Funciones matemáticas: +, -, x, %, FFT | |
| Figura de lissajou’s: Diferencia de fase: ±3 degrees | |
| Interfase: USB | |
| Alimentación: 100 ~ 240 Vac RMS, 50Hz, CAT II | |
| Consumo: ≤15W | |
| Fusible: 1A, T grade, 250V | |
Atenuación de la punta de prueba: x1, x10, x100, x1000. |
|
| FUNCIÓN FFT | |
| FUNCIÓN AUTOESCALA | |
| ALMACENAMIENTO EN PEN DRIVE | |
| Frecuencia de muestreo: 20S/s-400MS/s | |
| Canales de entrada: 16 | |
| Almacenamiento máximo: 4M /Canal | |
| Ancho de banda de medición: 66MHz | |
| Impedancia de entrada: 1M ±2% | |
| Voltage: 0-4V | |
| Rango de señal de entrada: 0-15V | |
| Seteo de la posición del Trigger: Pre-trigger, mid-trigger, re-trigger | |
Modos de Trigger: Bus trigger, state trigger, data alignment trigger, data width trigger, edge trigger, distributed queue trigger |
|
| Busqueda de datos: Soportado | |
| Sistema de datos: Binary system, Decimal system, Hex | |
| Filtro digital: 0/1/2 optional | |
| Almacenamiento de seteo: 10 Seteos | |
| :Tensión de threshold: ±10V(4 tipos de seteo) | |
FUNCIONES AVANZADAS PARA LINEA MSO
Los productos electrónicos se han vuelto más complicados así como el número de circuitos digitales y las aplicaciones USB han aumentado. Como resultado, la vanguardia de la tecnología de la medición se ha vuelto vaga y ahora es difícil elegir un instrumento de evaluación adecuado. Las señales de prueba mezclan a menudo las señales analógicas y digitales, y a los ingenieros les gustaría tener un instrumento capaz de testear señales analógicas y digitales.
Nuestra serie MSO se puso en marcha para satisfacer esas demandas. Esta serie MSO combina un osciloscopio digital con memoria y un analizador lógico con potentes funciones y un rendimiento notable. Nuestra serie MSO permite el análisis un profundo análisis de ambas señales, tanto analógicas como digitales con un único instrumento de alta eficiencia efectiva y con un costo más económico.
VENTAJAS OSCILOSCOPIO DIGITAL:
2 INSTRUMENTOS EN 1, PRUEBA Y MEDICIÓN
Los osciloscopios de almacenamiento digital son familiares para la mayoría de los ingenieros como una herramienta eficaz para el análisis de circuitos analógicos. El osciloscopio Owon de señales mixtas (MSO) es diferente de otros instrumentos de prueba, porque los clientes pueden obtener los beneficios de un osciloscopio muy capaz y un analizador lógico en un único instrumento portátil de señal de prueba.
Mediante la integración de tecnologías de medidas analógicas y digitales, los usuarios pueden ver, poner en marcha y analizar dos tipos de señales en un solo instrumento.
Poderosas funciones de prueba y medición:
El modelo OWON MSO tiene funciones de prueba y análisis de gran alcance que incluyendo funciones como Multi-trigger, Bus setting, nivel valor de umbral ajusteble, buscador de datos, filtros digitales, configuraciones de Save and recall trigger, mediciones de Auto Bus, cursor de medición, configuración pre-trigger, configuración del código , dispositivo de almacenamiento USB, y más. La serie OWON MSO tiene funciones que han siodo específicamente diseñadas para tipos TTL y CMOS. Esto le permite analizar los circuitos digitales más comunes de manera rápida y sencilla, ahorrando, de esta manera, tiempo de investigación y desarrollo.

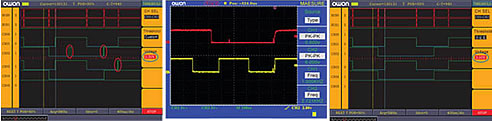

Captura y anlisis de la seal Glitches
La secuencia de tiempo de forma de onda generada en un circuito digital es comúnmente afectada por problemas técnicos. Un analizador lógico no puede medir la forma de un Glitch, sólo analizará los niveles altos y bajos. Así, un ingeniero necesitará además, un osciloscopio para usar en conjunto con el analizador lógico para poder identificar un Glitch con exactitud y removerlo

Funciones complementarias para mejorar la precisin de la medicin

Controles Intuitivos
El panel de control del MSO OWON tienen el mismo diseño de siempre de los productos OWON, el cual ya es familiar a muchos usuarios, permitiendo de esta manera a nuestros clientes ahorrar tiempo y aprender de manera intuitiva las funciones de este nuevo producto.
Herramienta de Educacin generalizada
Gracias a nuestros precios competitivos para los MSO OWON es que pueden ser utilizados en las escuelas
y en instituciones de educación electrónica incluyendo aquellas de análisis de circuitos digitales. Esta característica se corresponde con jnuestra línea de osciloscopios de bajo costo.
Mltiples usos del Analizador Lgico
1. Prueba de múltiples señales simultáneamente
2. Prueba señales digitales al igual que como lo hace con el hardware
3. Permite usar Trigger en modelos de altas y bajas en varios cables al mismo tiempo, y examinar los resultados simulatáneamente.
4. Rastrea la ejecución de un programa en el sistema de tiempo.
Aplicaciones
1. Circuitos electrónicos, de comunicación, optoelectrónica, etc
2. Diseño I + D y la depuración de circuitos digitales.
3. Educación y formación en el ámbito de los circuitos digitales y señales.

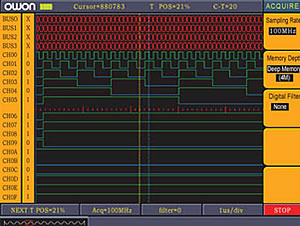

Tecnología del muestreo digital en tiempo real

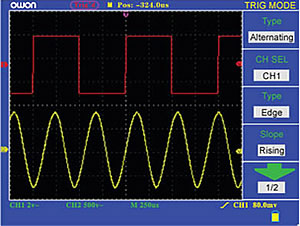

Excelentes Funciones de Trigger:

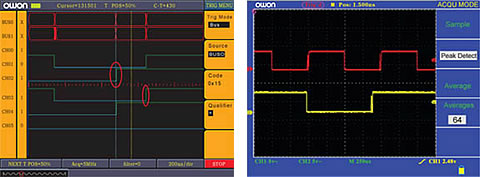

Las funciones de trigger permiten al usuario detectar secuencias de tiempo fiables y precisas por medio de muchos métodos. Al ser una herramienta de análisis lógico, el desempeño de las funciones de trigger decide la viabilidad del instrumento. La serie MSO incorporó muchas funciones de trigeer incluyendo Edge trigeer, Bus trigeer, Pattern trigger, Sequential queue trigger,Distributed queue trigger,y Data width trigger.
Configuración flexible de la posición de trigger

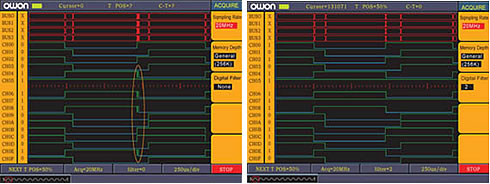

Un acontecimiento inesperado o error en un circuito digital a menudo ocurre en un momento determinado, y el análisis
debe basarse en cambios de la señal anteriores y posteriores a ese momento. Dado que, los puntos de activación de los MSO son ajustables, un ingeniero es capaz de observar la secuencia de tiempo antes y después del evento del disparo y así analizar los datos específicos de la cola de forma oportuna y eficaz.

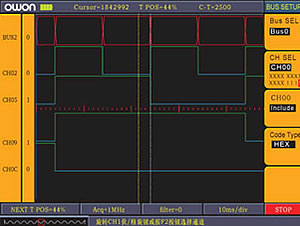

Funciones de Bus ayudan a analizar secuencias temporales con rapidez y eficacia


|
![]() |
||||||||||||||||||||||||||||||
