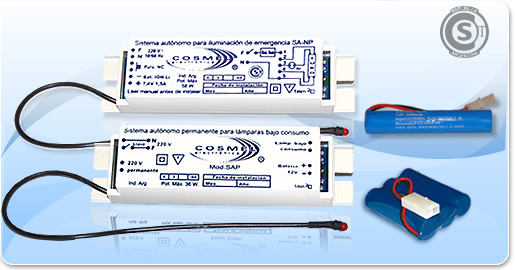

SA-NP TUBO para manejo de tubos fluorescentes

Availability:

Agotado


Para sistemas en la modalidad autónomo de escape, tanto para tipo de alumbrado permanente con conmutación como para no permanente.

Este equipo de emergencia está diseñado para ser conectado a un tubo fluorescente (combinado con balasto bobinado o electrónico ya sea simple, doble, triple o cuádruple). El funcionamiento de la luminaria dependerá del balasto de alimentación de 220 V~. y sólo ante la falta de energía el SA-NP conmutará la alimentación al tubo logrando de esta manera que la lámpara continúe encendida.

$0.00

Agotado

DESCARGAR MANUAL DE INSTALACIÓN

DESCARGAR CERTIFICADO IRAM

Características técnicas:

Los cuatro modelos poseen cargador de batería automático por el método de corriente constante.

En los dos primeros, el valor de carga es de 120 mA Hr, y en los otros dos de 180 mA Hr.
Todos cuentan con relé de conmutación por falta de 220 VAC con su detección asociada. También poseen sensado del estado de batería para realizar el corte por batería baja, lo cual prolonga la vida útil de las mismas.
Estos dispositivos cuentan con un fusible interno que protegerá al equipo en el caso de que la batería haya sido conectada con la polaridad invertida o así también si existiese un cortocircuito en los bornes de alimentación de la batería.

Batería Potencia Tubo Fluorecente Autonomía Tiempo de carga de batería
4,8 V NiCd 1,7 A 26 W. 2:00 hs. 16 hs.
36 W. 1:30 hs.
55 W. 1:15 hs.
7,4 V Ion litio 1,5 A 26 W. 1:30 hs. 24 hs.
36 W. 1:30 hs.
55 W. 1:15 hs.
6 V Gel 4 A
26 W. 2:30 hs. 16 hs.
36 W. 2:15 hs.
55 W. 2:00 hs.
Este modelo Cosmel posee Certificado Iram de Conformidad de Tipo Nº S-2165/001-1

Versiones:

  • Para baterías 4,8 V 1,7 AH de Ni Cd
  • Para baterías 7,4 V 1,5 AH de Ion litio
  • Para baterías 6 V 4 AH de gel

Dimensiones:

  • Largo Caja corta: 153 mm
  • Ancho Caja corta: 45 mm
  • Alto Caja corta: 38 mm

  • Largo Caja listón: 210 mm
  • Ancho Caja listón: 31 mm
  • Alto Caja listón: 31 mm

Baterías: características comparativas:

Batería Dimensiones en mm. Peso Vida útil Necesidad
de ciclado de mantenimiento*
Efecto memoria** Temp. máxima ambiente
de trabajo
Ion de litio
7,4 V 1,5
A
100 x 20 x 20 75 gr. 10 años No No 75ºC
Electrolito
absorbido
6 V
4A
100 x 70 x 47 700 gr. 2 años Si No 45ºC
Ni Cd
4,8 V 1,7 A
85 x 42 x 22 200 gr. 5 años No Si 40ºC

* Necesidad de ciclado de mantenimiento: da cuenta de aquellas baterías que periódicamente cada 6 meses necesitan ser descargadas y recargadas para mantenerlas en adecuado estado de uso.

** Efecto memoria: es el fenómeno que se produce en baterías que requieren la descarga completa para que la recarga sea la apropiada, es decir, para una recarga que asegure la autonomía máxima para el próximo uso (esto implica que ante el uso de la batería por corte de suministro, la misma deberá ser descargada totalmente, aún y sobre todo en los casos en que al restablecerse la alimentación de los 220V la autonomía no ha sido utilizada en su totalidad).


Manual de Instalación SA-NP – Pasos a seguir:

Antes de proceder a la instalación del sistema de iluminación de emergencia Cosmel verifique el tipo de balasto con el que será combinado (balasto electrónico Cosmel, otro balasto electrónico o balasto bobinado. Pasos a seguir para una correcta y segura instalación del sistema combinado con un balasto electrónico Cosmel:

1 Se procederá a la realización del cableado de salida según corresponda de acuerdo al tipo de balasto (simple o doble).
2 Conectar la batería. Asegúrese de que las polaridades de la misma se dispongan de forma correcta teniendo en cuenta los polos entre ésta y el sistema. (En caso de que la batería fuera colocada en forma incorrecta un fusible de protección interno se quemará, el cual solamente podrá ser reemplazado en fábrica).
3 Para verificar el correcto funcionamiento del equipo, ud. podrá colocar un pulsador NC (normal cerrado) en los bornes destinados a tal fin (ver esquema de conexión que figura sobre el lado izquierdo de la caja plástica) el que al activarlo hará que el sistema entre en el modo emergencia. Si no desea realizar esta verificación, coloque un puente en el lugar destinado para el pulsador NC.
4 Medir con un multímetro (puesto en posición para medir tensión alterna) la tensión de alimentación existente entre los cables fase y neutro . Dicho valor deberá estar comprendido entre los valores mínimos y máximos admisibles.
5 Recién en este paso podrá dar alimentación al equipo. Esto se indicará con el encendido de un led rojo.

En caso de conectar el sistema de emergencia con un balasto electrónico de otra marca, tener en cuenta lo siguiente:

El par de bornes correspondientes a los puntos 1 y 2 como así también el par 3 y 4 (que figuran en el esquema de conexión en el frente de la caja) permanecerán cerrados mientras haya alimentación de 220 V ~ . La apertura de los mismos se realizará cuando el equipo entre en la modalidad de emergencia.

Para conectar el sistema de iluminación de emergencia a un balasto bobinado se deberá realizar la conexión de acuerdo al esquema que figura en el frente de la caja del equipo.

Advertencia
En todos los casos se deberá trabajar en el cableado de salida (bornes 1 al 5) sin la alimentación de 220 V ~ y sin la batería.
Tener en cuenta que la fase de alimentación del sistema de iluminación de emergencia deberá ser la misma que la del balasto asociado y además, debe estar conectada a los 220 V ~ en forma permanente.
Cuando la lámpara de la luminaria necesite ser remplazada, primero desconecte la alimentación de 220 V ~ tanto del balasto como la del sistema de emergencia, luego desconecte la batería. Ahora sí, reemplace la lámpara, luego conecte nuevamente la batería y por último la alimentación del balasto y del sistema de emergencia.
Tener en cuenta que este sistema es apto para ser instalado en el interior de luminarias (uso interior). La temperatura máxima donde se halle alojado tanto el equipo como la batería, deberá se inferior a 50ºC.
La intensidad lumínica seleccionada al momento de la regulación no se ve modificada provocando efectos no deseados en la iluminación ante cambios en la tensión de línea.
Permite que la función de dimerización no sea restringida sólo al uso de regulación de intensidad lumínica, convirtiendo a este balasto electrónico dimerizable en el complemento ideal para funciones inteligentes (ver aplicaciones)
Los valores de tensión de control de iluminación mínimo: 1 VCC y máximo: 10 VCC, como así también el hecho de que esta tensión sea aislada de línea, hacen que estos balastos electrónicos sean compatibles con todos los sistemas de control de iluminación y con otros balastos electrónicos dimmerizables.

Precaución: Cuando la autonomía del sistema sea menor a 50 minutos, la batería deberá ser reemplazada.


Diagramas de Conexión:

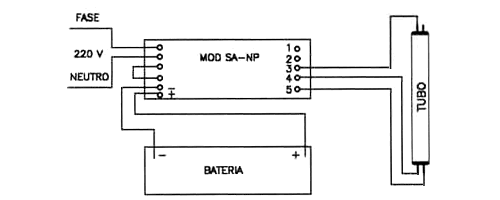

Para modalidad NO PERMANENTE:

DESCARGAR DIAGRAMA


Para modalidad PERMANENTE:

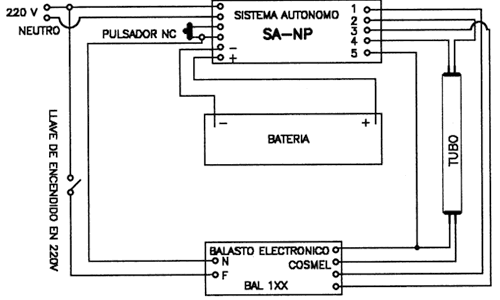

Para ser combinado con un balasto electrónico SIMPLE COSMEL:

DESCARGAR DIAGRAMA

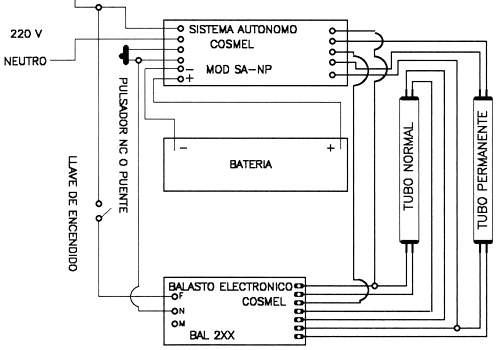

Para ser combinado con un balasto electrónico DOBLE COSMEL:

DESCARGAR DIAGRAMA

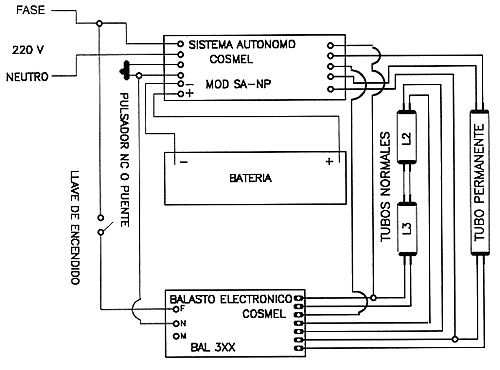

Para ser combinado con un balasto electrónico TRIPLE COSMEL:

DESCARGAR DIAGRAMA

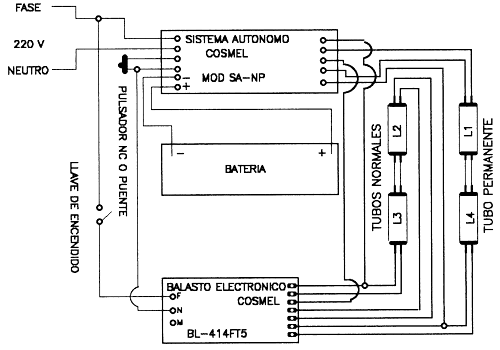

Para ser combinado con un balasto electrónico CUADRUPLE COSMEL:

DESCARGAR DIAGRAMA

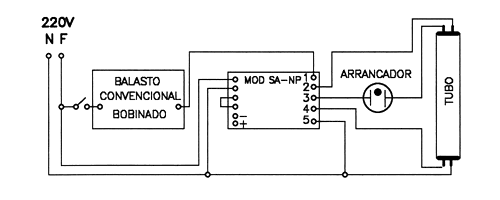

Para ser combinado con un balasto electrónico SIMPLE BOBINADO:

DESCARGAR DIAGRAMA


Para ser combinado con un balasto electrónico DE OTRAS MARCAS:

DESCARGAR DIAGRAMA
