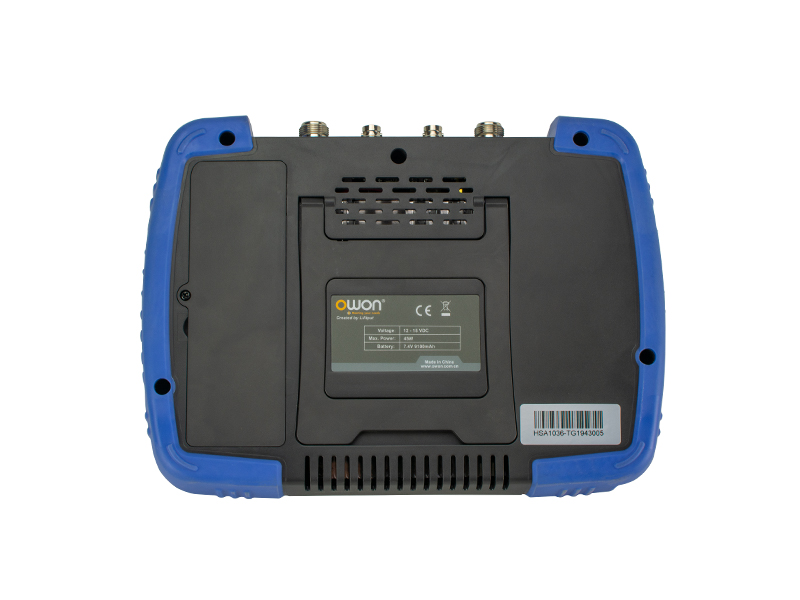

Analizador De Espectro Portátil Owon HSA1016-TG 9Hz-1.5GHz + Generador Tracking
– Rango de frecuencia desde 9 kHz hasta 1.5 GHz
– nivel de ruido promedio visualizado de -160dBm
– Phase Noise -82dBc / Hz @ 1Gz y desplazamiento a 10KHz
– Precisión de amplitud total <1.5dB
– Ancho de banda de resolución mínima de 10 Hz (RBW)

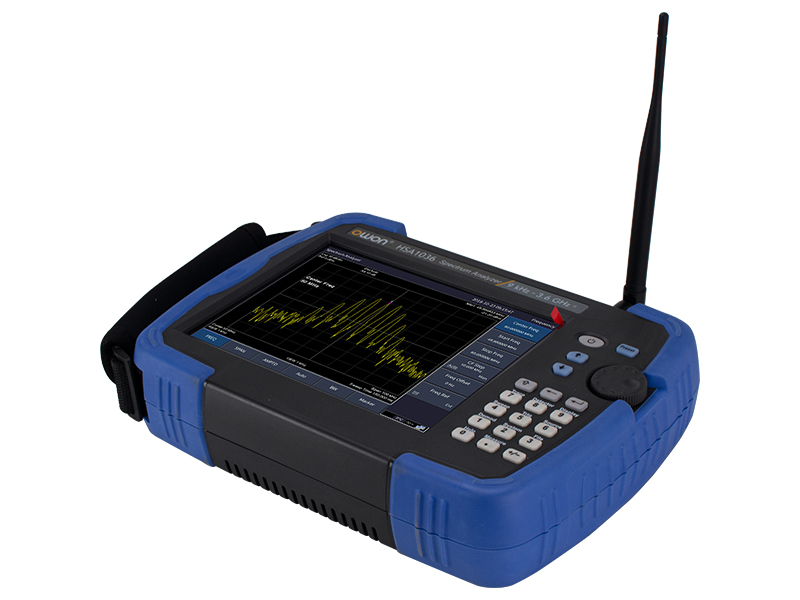

– Receptor GPS estándar
– Kit de prueba de preconformidad EMI
– Kit generador de seguimiento de hasta 1.5 GHz
– Pantalla táctil IPS de + 8 pulgadas, ángulo de visión amplio

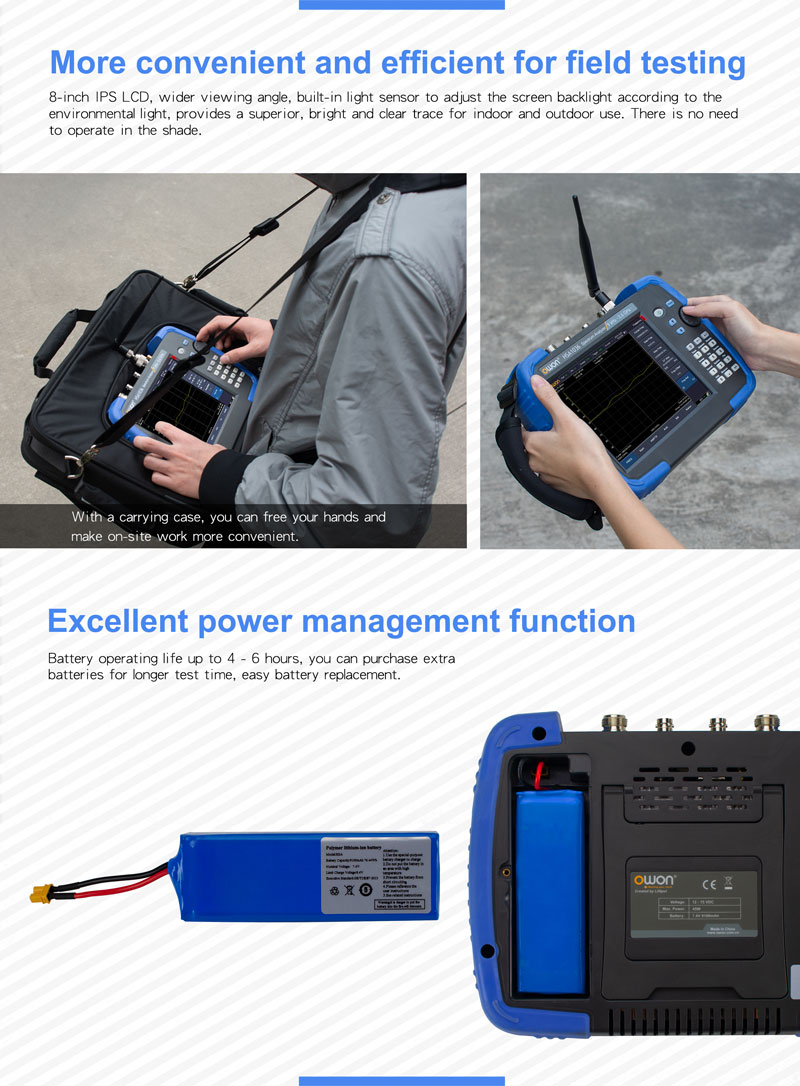

– Batería de iones de litio, vida útil de hasta 4-6 horas
$4.080.000
CARACTERÍSTICAS PRINCIPALES
– Rango de frecuencia desde 9 kHz hasta 1.5 GHz
– nivel de ruido promedio visualizado de -160dBm
– Phase Noise -82dBc / Hz @ 1Gz y desplazamiento a 10KHz
– Precisión de amplitud total <1.5dB
– Ancho de banda de resolución mínima de 10 Hz (RBW)
– Receptor GPS estándar
– Kit de prueba de preconformidad EMI
– Kit generador de seguimiento de hasta 1.5 GHz
– Pantalla táctil IPS de + 8 pulgadas, ángulo de visión amplio
– Batería de iones de litio, vida útil de hasta 4-6 horas
DESCARGAR MANUAL DESCARGAR FICHA TÉCNICA DESCARGAR GUÍA RÁPIDA
ESPECIFICACIONES TÉCNICAS
| Model | HSA1015(TG) | |
| Frequency Range | 9kHz – 1.5 GHz | |
| Frequency Resolution | 1Hz | |
| Aging rate | <1ppm/Year | |
| Phase Noise (fc=1GHz) | <-80 dBc/Hz @10 kHz offset | |
| Resolution Bandwidth (-3dB) (RBW) | 10 Hz to 500 kHz (1-10 steps by sequence), 1 MHz, 3 MHz | |
| Video Bandwidth(-3dB)(VBW) | 10Hz to 3MHz | |
Display Average Noise Level (DANL) |
(Input Attenuation= 0 dB, Sample Detector, Trace Average ≥20, 20℃ to 30℃, Input Impedance=50 Ω, RBW normalizes to 1Hz) | |
| 1MHz-10MHz | -160dBm (Typical) | |
| 10MHz-1GHz | -160dBm (Typical) | |
| 1GHz-1.5GHz | -158dBm (Typical) | |
| Detectors | Positive-peak, negative-peak, sample, normal, RMS | |
| Trace functions | Clear write, Max Hold, Min Hold, View, Blank, Average | |
| level unit | dBm,dBuW,dBpW,dBmV,dBuV, W,V | |
| Tracking generator (-TG Model) | 100 kHz-1.5 GHz | |
| Output power level range (-TG Model) |
-30 dBm-0 dBm | |
| Output power level resolution (-TG Model) |
1dB | |

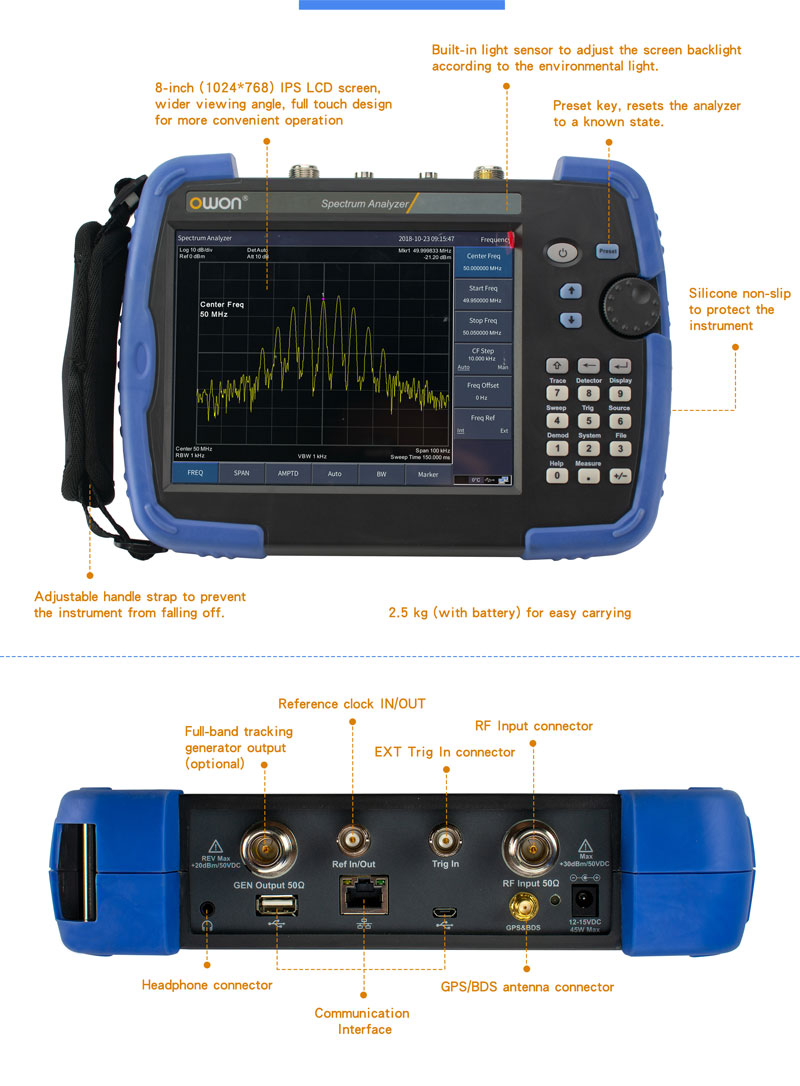

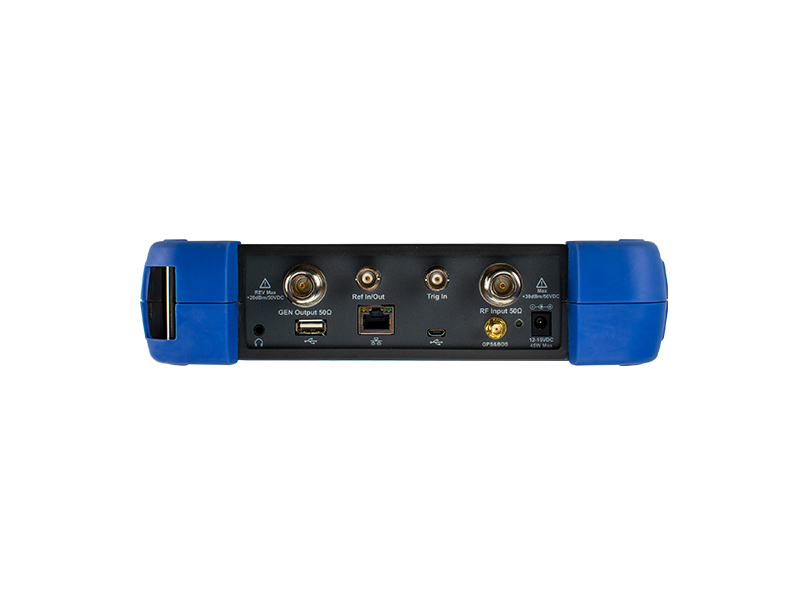

| Communication Port | USB HOST, USB DEVICE, LAN, earphone port | |
| Display | 8 inch touch LCD | |

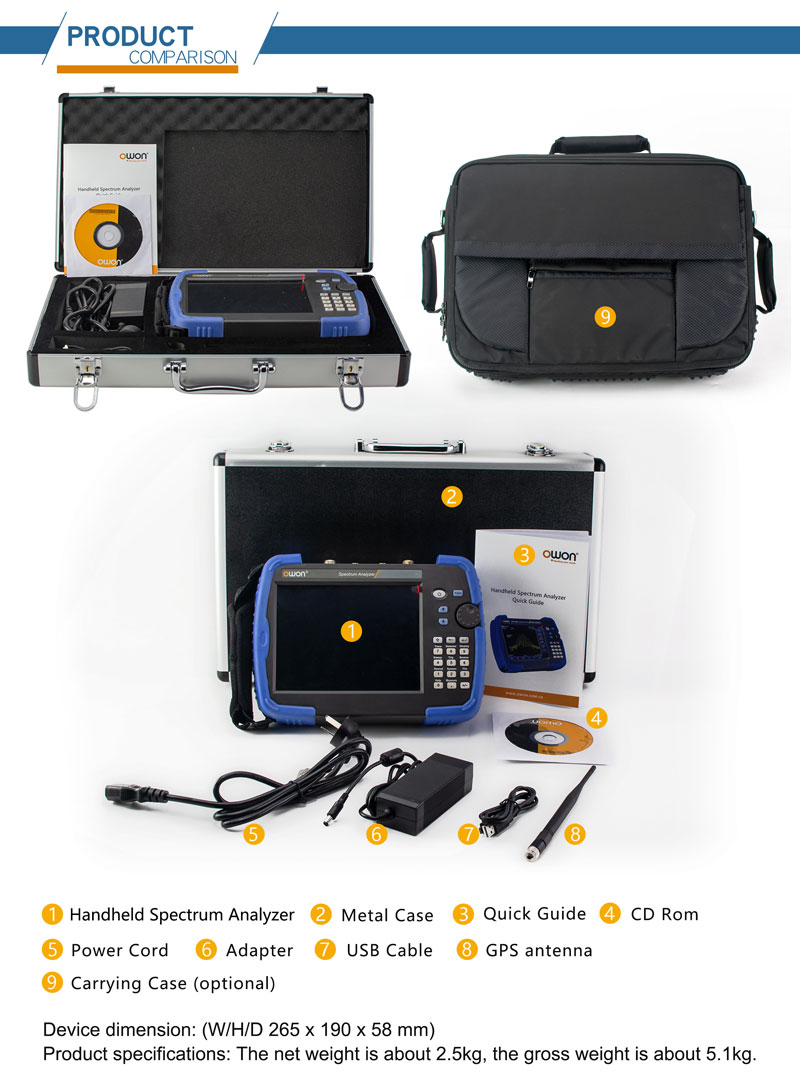

INCLUYE
– Cable de alimentación
– Manual de usuario
