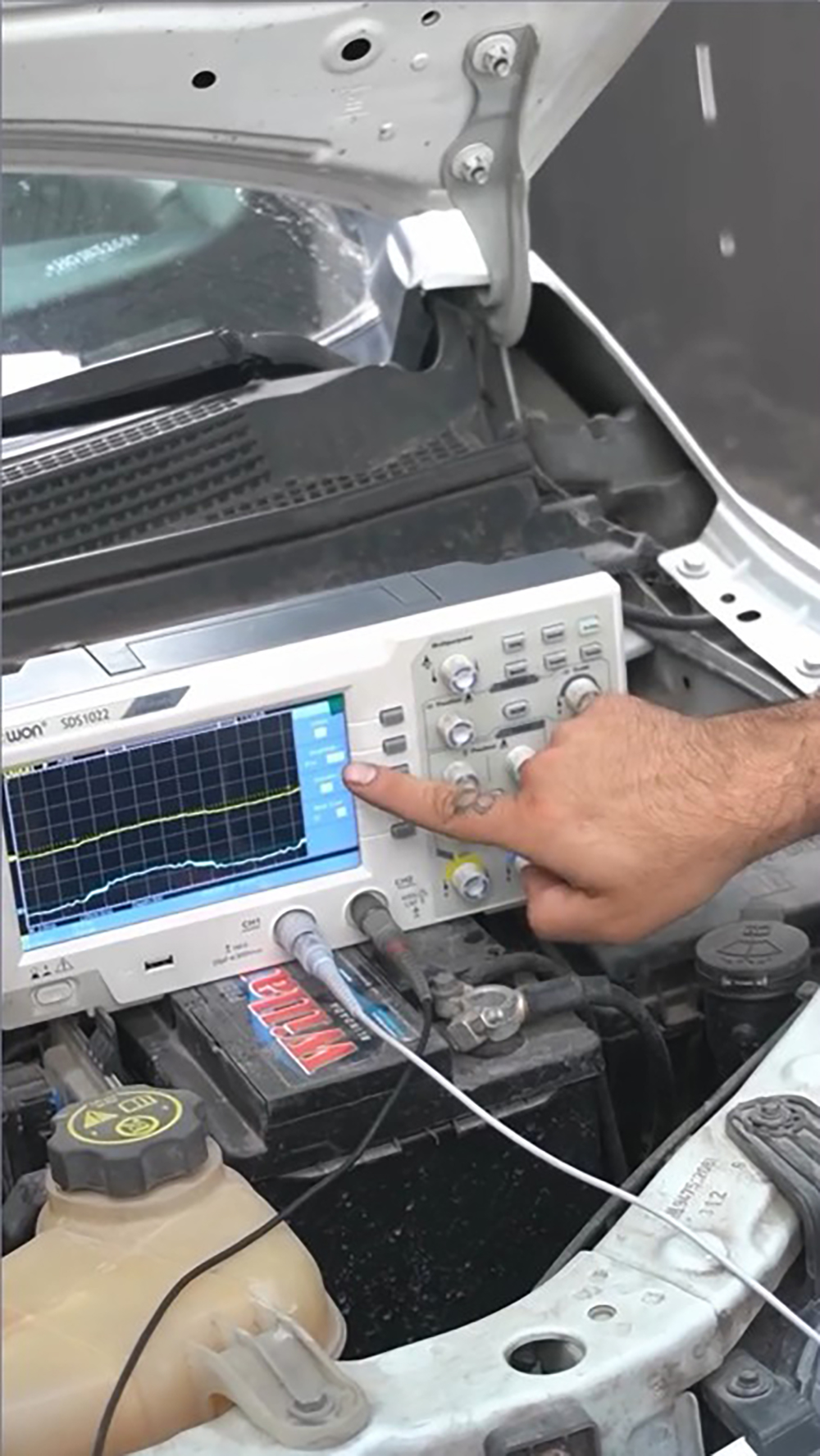

SDS1102 – Osciloscopio Digital Owon 100 MHz 2 CH


– Osciloscopio de Almacenamiento Digital
– Ancho de banda: 100MHz
– 2 canales
– Frecuencia de muestreo: 1GS/s
– Diseño ultrafino
– LCD de alta resolución de 7 pulgadas
– SCPI y LabVIEW soportados

$29,990.00

CARACTERÍSTICAS PRINCIPALES

– Osciloscopio de Almacenamiento Digital
– Ancho de banda: 100MHz
– 2 canales
– Frecuencia de muestreo: 1GS/s
– Diseño ultrafino
– LCD de alta resolución de 7 pulgadas
– SCPI y LabVIEW soportados

DESCARGAR MANUAL DESCARGAR FICHA TÉCNICA DESCARGAR SOFTWARE

Gran Display:

La pantalla LCD de alta resolución de 7 «brinda una mejor definición de las formas de onda y un gran efecto visual.

Interacción amigable:

El menú de operación es de muy fácil acceso dando como resultado un uso muy sencillo de los comandos.

Función Zoom (Window):

La función Zoom facilita la observación de la señal de la forma de onda completa.

Mediciones instantáneas:

Con un clic se accede a todos los valores provenientes de 30 opciones de medición automática.

Dimensiones:

ESPECIFICACIONES TÉCNICAS

– Bandwidth 100MHz
– Sample Rate 1GS/s
– Horizontal Scale (s/div) 2ns/div – 1000s/div, step by 1 – 2 – 5
– Rise Time (at input, typical) =17.5ns
– Channel 2
– Display 7″ color LCD, 800 x 480 pixels
– Input Impedance 1MO : 2%, in parallel with 20pF : 5pF
– Channel Isolation 50Hz : 100 : 1, 10MHz : 40 : 1
– Max Input Voltage 400V (PK – PK) (DC+AC, PK – PK)
– DC Gain Accuracy :3%
– Record Length 10K
– DC Accuracy (average) Average=16: (3% reading + 0.05 div) for ?V
– Probe Attenuation Factor 1X, 10X, 100X, 1000X
– LF Respond (AC, -3dB) =10Hz (at input, AC coupling, -3dB)
– Sample Rate / Relay Time
– Accuracy : 100ppm
– Interpolation sin (x) / x
– Interval (DeltaT) Accuracy
– (full bandwidth)
– Single : (1 interval time + 100ppm x reading + 0.6ns),
– Average>16 : (1 interval time + 100ppm x reading + 0.4ns)
– Input Coupling DC, AC , and GND
– Vertical Resolution (A/D) 8 bits (2 channels simultaneously)
– Vertical Sensitivity 5mV/div – 5V/div (at input)
– Trigger Type Edge, Video
– Trigger Mode Auto, Normal, and Single
– Trigger Level :5 divisions from screen center
– Line / Field Frequency (video) NTSC, PAL and SECAM standard
– Cursor Measurement DeltaV, and DeltaT between cursors

INCLUYE

– Cable de alimentación
– Cable USB
– CD Rom con el software
– Manual de usuario en español
– 2 Puntas de prueba x1: x10
– Bolso opcional
