XDS3204AE – Osciloscopio Digital Portable Owon 200 MHz 4 CANALES 14 bits + VGA + Multímetro + Generador de funciones


Osciloscopio Digital Portable OWON TODO EN UNO con posibilidades de agregar módulos opcionales WIFI, MULTÍMETRO y DECODIFICACODORES.

– ADC de alta resolución de 14 bits que permite restaurar los detalles de la forma de onda con una excelente calidad
– 40M de longitud de grabación, máximo 70,000 wfms / s de velocidad de actualización de la forma de onda
– Bajo ruido de fondo, sensibilidad vertical 1 mV / div – 10 V / div
– multi-trigger y función de decodificación de bus
– SCPI y LabVIEW
– Nueva diseño ultrafino de gran calidad
– integración de múltiples interfaces: host USB, dispositivo USB, puerto USB para PictBridge, LAN , AUX
– 8 pulgadas 800 x 600 LCD de alta resolución
– Posibilidad de funcionar como registrador de datos y multímetro (opcional) con función de registro de datos,
– Pack de baterías opcional

$3.630.000

CARACTERÍSTICAS PRINCIPALES

Osciloscopio Digital Portable OWON TODO EN UNO Posibilidad de agregar DECODIFICACODORES cómo módulo opcional.

– ADC de alta resolución de 8 bits que permite restaurar los detalles de la forma de onda con una excelente calidad
– 40M de longitud de grabación, máximo 70,000 wfms / s de velocidad de actualización de la forma de onda
– Bajo ruido de fondo, sensibilidad vertical 1 mV / div – 10 V / div
– multi-trigger y función de decodificación de bus opcional
– SCPI y LabVIEW
– Nueva diseño ultrafino de gran calidad
– integración de múltiples interfaces: host USB, dispositivo USB, puerto USB para PictBridge, LAN , AUX
– 8 pulgadas 800 x 600 LCD de alta resolución
– Posibilidad de funcionar como registrador de datos y multímetro con función de registro de datos.
– Pack de baterías opcional

DESCARGAR MANUAL DESCARGAR FICHA TÉCNICA DESCARGAR SOFTWARE

ADC de alta resolución de 14 bits que permite restaurar los detalles de la forma de onda con una excelente calidad

Multi-función Multímetro opcional incluido , Generador de funciones de opcional incluido , Wifi opcional no incliudo . Batería opcional no incluida:

Osciloscopio + Multímetro + + Generador de funciones + registrador de datos + contador de frecuencia + decodificador. Opcional de batería Lítio

Velocidad de actualización de la forma de onda máxima de 45,000 cuadros / seg., Escala de grises multinivel y visualización de la temperatura del color.

Wifi opcional

Multi Trigger: Logic, Time-out, Runt, Windows, Nth Edge. Codificación de bus en serie disponible en I2C, SPI, RS232 y CAN opcional.

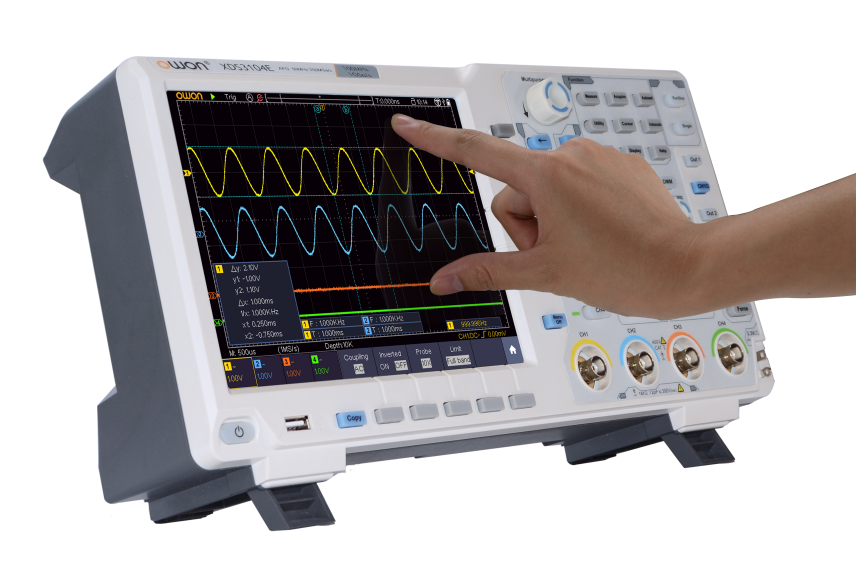

Multi-touch screen



ESPECIFICACIONES TÉCNICAS

Bandwitch 200 MHz
Sample Rate 1GS/s
Vertical Resolution (A/D) 14 bits
Record Length 40M
Waveform Refresh Rate 70,000 wfms/s
Horizontal Scale 1ns/div – 1000s/div step by 1 – 2 – 5
Rise Time (at input, typical) =5.8ns
Display 8″ color LCD, 800 x 600 pixels
Input Impedance 1MO : 2 %, i n parallel with 15pF : 5pF; (*50O ? 2%)
Channel 4 ; Channel Isolation 50Hz : 100 : 1, 10MHz : 40 : 1
Max Input Voltage 1MO = 300Vrms; 50O = 5Vrms
DC Gain Accuracy: 3%
DC Accuracy: average≥16:±(1,5% reading + 0.05 div) for △V
Probe Attenuation Factor 0.001X – 1000X, step by 1 – 2 – 5
LF Respond (AC, -3dB) ≥10Hz (at input, AC coupling, -3dB)
Sample Rate / Relay Time
Accuracy ±1ppm
Interpolation sin(x) / x
Interval (△T) Accuracy
(full bandwidth)
Single: ±(1 interval time + 1ppm x reading + 0.6ns);
Average > 16: ±(1 interval time + 1ppm x reading + 0.4ns)
Input Coupling DC, AC, and GND
Vertical Sensitivity 1mV/div – 10V/div (at input)
Trigger Type Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232,
and CAN (optional)
Bus Decoding I2C, SPI, RS232, and CAN (optional)
Trigger Mode Auto, Normal, and Single
Vertical Range ±2V ( 1mv/div – 50mv/div), ±20V ( 100mv/div – 1V/div), ±200V (2V/div – 10V/div)
Line / Field Frequency (video) NTSC, PAL and SECAM standard
Cursor Measurement △V, and △T between cursors, △V and △T between cursors, and auto- cursors
Automatic Measurement
Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp,
Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay
A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Waveform Math +, -, ×, ÷, FFT
Waveform Storage 100 waveforms
Lissajou’s
Figure
Bandwidth full bandwidth
Phase Difference ±3 degrees
Communication Interface USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, and VGA (optional)
Frequency Counter available
Power Supply 100V – 240V AC, 50/60Hz, CAT II
Power Consumption <15W
Fuse 2A, T class, 250V
Battery (optional) 3.7V, 13200mAh

ESPECIFICACIONES TÉCNICAS DEL MULTÍMETRO:

Full scale Reading: 3¾ digits (max 4000 count)
Diode 0V – 1.5V
Imput impedance 10MO
Continuity test <50 (±30) beeping
Capacitance 51.2nF – 100uF: ±(3% ± 3 digits)
Voltage VDC: 400mV, 4V, 400V: ±(1 ± 1 digit); max input: DC 1000V
VAC: 4V, 40V, 400V: ±(1 ± 3 digits); frequency: 40Hz – 400Hz; max input: AC 400V (virtual value)
Current DC: 40mA, 400mA: ±(1.5% ± 1 digit); 10A: ±(3% ± 3 digits)
AC: 40mA: ±(1.5% ± 3 digits), 400mA: ±(2% ± 1 digit), 10A: ±(3% ± 3 digits)
Impedance 400Ω: ±(1% ± 3 digits),4KΩ – 40MΩ: ±(1% ± 1 digit)

ESPECIFICACIONES TÉCNICAS DEL GENERADOR DE FUNCIONES:

Max Frequency Output 25MHz
Sample Rate 125MS/s
Channel available in 1-ch
Vertical Resolution 14 bits
Amplitude Range 2mVpp – 6Vpp
Waveform Length 8K
Standard Waveform Sine, Square, Pulse, Ramp

MÓDULO WIFI (NO INCLUIDO)

MÓDULOS DECODIFICADORES OPCIONALES:
RS232, SPI, I2C
CAN trigger / decoding

INCLUYE:

– Cable de alimentación
– Cable USB
– CD Rom con el software
– Manual de usuario
– 2 Puntas de prueba x1 : x10
– Bolso opcional
